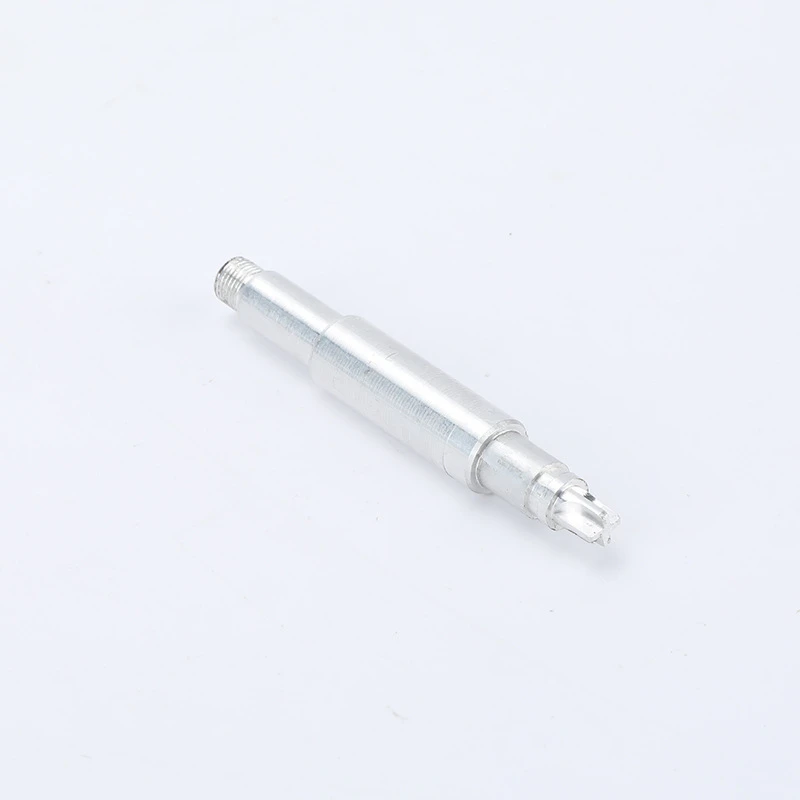

Arbre d'entraînement tourné CNC de précision, pièce à main pour perceuse à ongles personnalisée
Une broche de pièce à main transfère le mouvement de rotation du moteur ou de l'accouplement à l'outil de travail. La rotation stable dépend de la relation entre les sièges de roulement, l'axe de l'arbre et la géométrie de l'extrémité d'entraînement.
Cet arbre utilise un profil en plusieurs-étapes pour fournir différentes positions d'assemblage sur toute sa longueur. Les sections cylindriques plus grandes peuvent servir d'emplacements de roulements ou de manchons, tandis que les extrémités filetées et façonnées se connectent aux composants correspondants.
La fabrication peut inclure le tournage CNC, le filetage, le rainurage, l'usinage de rainures, le perçage et la finition de précision. Une attention particulière est accordée aux diamètres des sièges-des roulements, à la concentricité et aux positions des épaulements, car ces caractéristiques influencent l'ajustement de l'assemblage et la stabilité en rotation.
Le matériau et la dureté peuvent être sélectionnés en fonction des exigences de vitesse, d'usure et de charge. Les options en acier inoxydable, en acier allié et en acier au carbone peuvent être évaluées après avoir examiné le dessin technique.
Spécifications du produit
| Article | Options disponibles |
|---|---|
| Type de produit | Arbre de broche / arbre d'entraînement de pièce à main |
| Matériel | Acier inoxydable, acier allié, acier au carbone ou personnalisé |
| Processus de fabrication | Tournage, filetage, rainurage et fraisage CNC |
| Profil d'arbre | Droit, étagé, rainuré ou personnalisé |
| Fonctionnalités finales | Filetage, fente, plat, fourche, trou ou extrémité d'entraînement personnalisée |
| Siège de roulement | Diamètre personnalisé et tolérance de montage |
| Longueur totale | Selon dessin ou échantillon |
| Tolérance | ±0,01 mm–±0,05 mm pour les dimensions sélectionnées |
| Finition de surface | Polissage, meulage, passivation, placage ou personnalisé |
| Application | Perceuse à ongles, pièce à main de manucure, stylo à graver et outil rotatif |
| Type de production | Production de prototypes et de lots répétés |
Fonctionnalités critiques
| Fonctionnalité | Exigence de contrôle |
| Diamètre du roulement | Tolérance de taille et d'ajustement en fonction du roulement d'accouplement |
| Concentricité | Défini entre les diamètres de rotation critiques |
| Position des épaules | Contrôlé pour l'emplacement de l'assemblage axial |
| Rectitude de l'arbre | Spécifié en fonction de la longueur et de la vitesse de fonctionnement |
| Fil | Diamètre, pas, direction et classe de tolérance |
| Fin d'entraînement | Géométrie d'accouplement à fente, plate, à fourche ou personnalisée |
| Rugosité de la surface | Marqué pour les surfaces d'appui et de glissement |
| Dureté | Spécifié lorsque la résistance à l'usure est requise |
Options personnalisées
| Fonctionnalité personnalisée | Informations requises |
| Diamètre de l'arbre | Diamètre individuel pour chaque section étagée |
| Longueur totale | Longueur d'arbre finie |
| Ajustement du roulement | Modèle de roulement ou ajustement requis |
| Détails du sujet | Standard, pas, longueur et direction |
| Fin de la géométrie | Dessin de l'accouplement ou de la connexion de l'outil |
| Qualité du matériau | Nuance d'acier requise |
| Traitement thermique | Plage de dureté et zone traitée |
| Traitement de surface | Naturel, poli, plaqué ou passivé |
| Tolérance critique | Dimensions et références clairement marquées |
