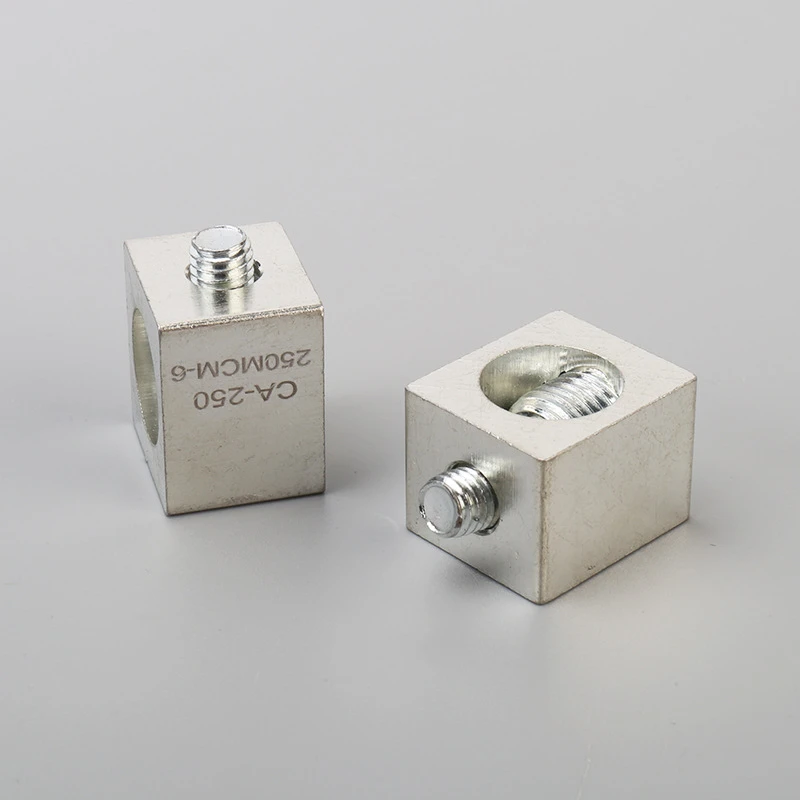

Bloc de connecteur de borne à vis de réglage en aluminium personnalisé pour boîtes de compteurs et équipements de distribution
Ce terminal utilise un corps rectangulaire solide pour combiner plusieurs fonctionnalités de connexion dans une petite zone d'installation.
Le conducteur électrique entre par la grande ouverture latérale. Une vis de réglage filetée applique une pression pour fixer le câble à l'intérieur de la chambre. Le trou supérieur peut être utilisé pour une vis d'accouplement, un goujon ou une connexion supplémentaire selon la conception de l'équipement.
Les trous pouvant être disposés sur différentes faces, le bloc peut rediriger la connexion et simplifier le câblage à l’intérieur de boîtiers électriques compacts.
Variables de conception
| Fonctionnalité | Options de configuration |
|---|---|
| Entrée du conducteur principal | Alésage rond, alésage étagé ou chambre personnalisée |
| Serrage du câble | Vis de réglage latérale ou dessin-position spécifique |
| Connexion supérieure | Filetage interne, traversant ou lamé |
| Forme du corps | Profil carré, rectangulaire, étagé ou personnalisé |
| Sens de connexion | Droit, perpendiculaire ou multidirectionnel- |
| Fonction de montage | Filetage, trou de fixation, fente ou sur mesure |
| Marquage du produit | Gamme de câbles, numéro de modèle ou code d'identification |
Matériel et production
| Article | Options disponibles |
| Matériau du corps | Alliage d'aluminium, laiton, cuivre ou matériau spécifié |
| Matériel de départ | Profil extrudé, barre ou ébauche usinée |
| Principaux processus | Découpe, usinage CNC, perçage, taraudage et ébavurage |
| Matériau de la vis | Acier, acier inoxydable, laiton ou sur mesure |
| Finition de surface | Étamé, nickelé, naturel ou personnalisé |
| Contrôle dimensionnel | Basé sur un dessin technique approuvé |
| État d'approvisionnement | Corps seul ou assemblé avec vis de serrage |
| Type de fabrication | Production de prototypes, de petits lots ou de volumes |
Applications typiques
Coffrets de compteurs d'électricité
Armoires de distribution
Équipement de protection des circuits
Panneaux de contrôle industriels
Modules de connexion de puissance
Coffrets électriques compacts
Validation électrique
La plage du câble, le couple de serrage, la capacité de transport de courant-et l'échauffement doivent être confirmés pour la connexion terminée. Les caractéristiques électriques dépendent du matériau du corps, de la taille du conducteur, de la zone de contact, de la pression des vis et des conditions d'installation.
Informations requises pour le devis
| Détail requis | Exemples d'informations |
| Matériau conducteur | Cuivre ou aluminium |
| Taille du câble | -surface de la section transversale ou diamètre du conducteur |
| Alésage principal | Diamètre et profondeur |
| Vis de serrage | Filetage, longueur et type de tête |
| Trou supérieur | Spécification de filetage ou de-trou traversant |
| Dimensions du corps | Longueur, largeur et hauteur |
| Finition de surface | Naturel, étamé ou personnalisé |
| Quantité | Volume d'échantillon et de production |
Phrase de la demande de prix
Veuillez fournir le matériau et la taille du conducteur, les dimensions du corps, le-diamètre de l'alésage principal, les détails des vis de serrage-, les spécifications du trou supérieur-, la finition de surface, les exigences électriques et la quantité commandée.
Mots-clés
bloc de connecteur de terminal en aluminium, bornier à vis de réglage, connecteur de terminal de boîte de compteur, connecteur de câble en aluminium, bornier mécanique carré, bloc de connecteur électrique personnalisé, bornier de distribution d'énergie, terminal en aluminium usiné CNC, connecteur de serrage de câble, multidirectionnel
bornier
Style de contenu/point de différenciation
Style de bloc de connecteur-connecteur multidirectionnel compact-multidirectionnel. Cette page se concentre sur le corps rectangulaire, les trous perpendiculaires et la structure de serrage de câble intégrée-, le distinguant des cosses mécaniques plates, des cosses à angle droit-et des barres neutres multi-positions.
